概述：

1.实现应急供电车、发电机组与用户端的快速连接。一般老式铜鼻子连接可能需要30分钟以上。而使用本产品可把工作时间缩短在十分钟以内。

2.工业连接器 特有的弹性触指技术。能保证在长时间通流的情况下的每点可靠连接，接触电阻小，发热量小，安全性高。

3.工业连接器在插合状况下的防护等级：能达到IP67

4.工业连接器 操作简单，插拔容易。

NBMC系列连接器定义：

1.MC大电流插头插座； 2.移动电源车充电插头； 3.发电机组、电源车工业快速插头； 4.发电车专用快速插头； 5.移动电源车专用电力输出快速接头； 6.替代史陶比尔Staubli工业快速接头； 7.变电站应急电源快速插头单元； 8.应急发电车耦合快速插拔连接器； 9.站内应急发电机； 10.发电车接入电缆插头；

快速接入耦合器性能特点：

1.胶壳材质：PC材质、具备高熔点、出色的耐热、耐油、耐老化性能；

2.端子材质：99.99%高纯度紫铜，镀银加工，具有优良的导电性、导热性；

3.带锁扣设计，可确保产品在非正常状态下不脱落；

4.产品防触摸保护设计，符合GB/T11918.1-2014标准，可防止接触产品带电部位；

5.工作电流630A，工作电压:1000V, 产品导线规格：70mm～300mm；

6.工业防水等级：IP67，颜色不同接口不同, 可防误插;

7.已用于备用电源单元,发电机组、测试设备,成套设备.移动电源车.移动发电车.UPS电源车、动力电池充电和电动车充电桩等产品,是以上设备的大电流连接器。

8.系列防水工业连接器可与MC(Multi-Contact) 工业连接器互换,并在单价.交期方面更有优势; 做为国网南网发电车快速接入单元及装置标准方案产品,我司接口标准做为国网南网9.通用接口标准：

NBMC系列产品与供电局发电车车端接头,组成快速接入系统,属闭环系统产品。其它行业应用有:军工、数据中心、通信机房、港口码头、新能源大电流快充等等。

产品主要应用框架表(车端-线缆端-用户端);

1.车端

发电车(发电机)/保电车/集卡/新能源车

供电局应急电源发电车(机)/站内应急发电机/储能保电车/agv集卡/新能源车快速充电装置

2.电缆端

柔线国标电缆

供电局应急电源发电车电缆快速连接器/储能保电车电缆快速连接器/供电局电缆延长接驳连接器

3.用户端

发电车快速接入装置/电缆分支装置/低压进线柜/母排联络柜

国网发电车应急电源快速接入功能单元/南网变电站应急电源快速接入装置/配网重要区域低压应急快速接入单元装置(房地产、工业园、水利枢纽中心、军工等配网配电房台区箱变jp柜内)/南网标准设计3.0进线柜/联络柜快速应急接入单元/深圳局、北京局等低压进线柜应急快速接口

技术参数

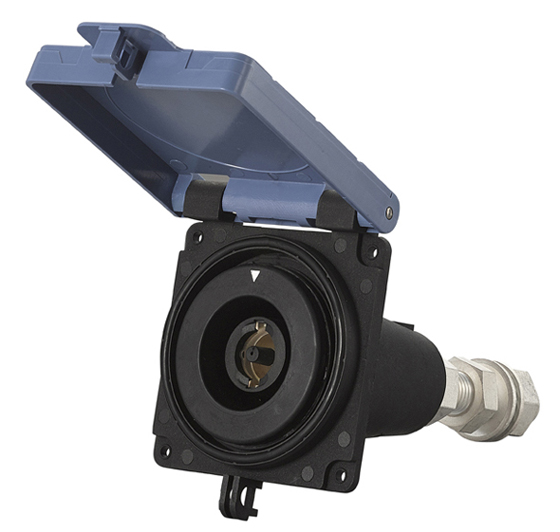

面板主插座及电缆直插头

额定电流：630A

额定电压：1000V

温度范围：-40至+120度

绝缘电阻：≥5000m欧

绝缘配合：12kv/3

测试电压：8kv,50hz/分

连　　接：接线柱含螺栓m16

拔 出 力：≤114n

插 入 力：≤300n

防护等级：IP67

防误插保护：分别装设黄、绿、红、蓝色面,不同相不能互插

机械寿命试验：插拔10000次以上不掉镀银层

依据标准：GB/T14048.7-2016、GB/T11918.1-2014、GB/T2423.1-2008、GB/T2423.2-2008、GB/T2423.18-2012、GB/T4208-2017

产品特点：安全可靠,在未插合状态下防触摸保护

安全防水：在连接器插合后,防水等级可达IP69

配件工具：含保护帽,固定绳,防护盖,不锈钢安装螺丝；

应急电源发电车(柔线国标电缆端改造安装应用机)等电源改造前后应用：

应急发电车(机)快速接入装置(一体落地式)；

可放于室外,放于电源车停放位置前,便于连接供电；

插座安装尺寸图：

防护盖板安装说明：

附注：以下零件包括在订单号下的，如上:防护DE_N、4个螺丝钉、4个螺帽、4个垫圈、1个适配器，以及1个有色盘（如果单独订货）

安装盖板方法：
